Simulační program OptSim

27. 4. 2021

Simulační program OptSim

Nezbytnou součástí výuky odborných předmětů na střední odborné škole není pouze získávat teoretické vědomosti v hodinách teorie. Nutností je ověřovat si je prakticky v laboratořích a v odborných dílnách. Žák si prohlubuje znalosti a rozšiřuje svoje kompetence, čímž se zvyšuje jeho cena na trhu práce.

Bohužel praktická výuka moderních technologií je pro střední školu téměř nemožná. Pořizovací cena je příliš vysoká a rychlost stárnutí technologie také. Existuje však určitá možnost řešení problémů – aplikace simulačních programů.

V rámci projektu šablony II a Dohody o spolupráci mezi FEI-UPCE a SPŠE Pardubice jsem absolvoval šablony Stáže ve firmách, kde jsem se právě zaměřil na simulační programy. Fakulta elektrotechniky a informatiky při Univerzitě v Pardubicích patří k nejmladším vysokým školám v České republice, a tudíž má nejmodernější vybavení laboratoří.

Mohl jsem se seznámit s programy OptSim, RadioMobil a EMONA-BISKIT. Zmínil bych se o prvně jmenovaném programu. Z názvu je zřejmé, že se jedná o softwarový nástroj pro návrh a simulace optických komunikačních systémů na úrovni fyzické vrstvy.

Díky grafickému rozhraní je velice jednoduché jej používat, není náročný na obsluhu. OptSim poskytuje vysokou přesnost a použitelnost a je ideální pro optické systémy koherentních optických systémů. Poskytuje možnost návrhů obvodů a simulací:

• modulace DPSK a QPSK a dalších,
• je vhodný pro DWDM/CWDM s optickými zesilovači jako třeba Erbium Doped Fiber Amplifier (EDFA), Ramanův zesilovač atd.,
• FTTx/PON, včetně BPON, G(E)PON, WDM-PON, koherentní PON, RSOA obousměrně PON,
• analogový a digitální CATV, radio-over-fiber, mikrovlnné fotonické spoje,
• koherentní optické CDMA,
• elektronická kompenzace disperze (EDC),
• interferometrický vláknový optický gyroskop (iFoG),
• optické bezkabelové spoje (FSO).

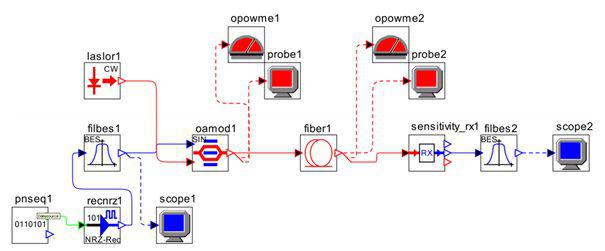

Simulační program OptSim a  ostatní programy jsou vhodné jako doplněk praktické výuky, a proto laboratoře FEI-UPCE navštěvují pardubická gymnázia. Je na zvážení vedení školy, zda bychom je neměli následovat, zvláště trvá-li cesta na FEI-UPCE 16 minut a žáci mají o simulace zájem. Na závěr uvádím schéma simulované PON sítě.

V Pardubicích 25. 4. 2021

Ing. Ladislav Štěpánek, MBA
